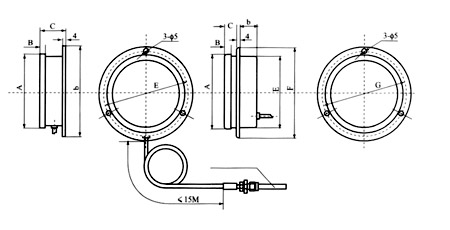

不銹鋼壓力型溫度計安裝尺寸圖

壓力類型溫度計適用于工業場合，測量對銅無腐蝕作用的各種介質的溫度。如果介質有腐蝕作用，應選擇防腐類型。該儀器廣泛應用于機械、紡織、化工、制藥和食品行業，用于測量和控制生產過程中的溫度。它可以在工作溫度達到或超過給定值時發出信號，也可以用作溫度調節系統中的電路觸點開關。
壓力類型溫度計主要技術指標

模型

工作能量

刻度盤直徑mm

表觀方向

案例材料

WTZ-280
WTQ-280

指示類型

100

徑向(懸掛式)

膠木

壓力類型溫度計測量范圍

測量范圍

WTZ-280
WTQ-280

-20 ~ 60；0 ~ 100；20 ~ 120；60 ~ 160；40 ~ 60；0 ~ 50；0 ~ 120；
0 ~ 200；0 ~ 250；0 ~ 300；0 ~ 400；0 ~ 500；0~600

暖袋插入深度

150~280(尾長12M)200~300(尾長> 12M)

暖袋材料

& Phi8，& Phi10，& Phi13，& Phi14根銅管，&φ；8，& Phi10，& Phi13，& Phi14不銹鋼管

毛細材料

銅毛細管包覆塑料毛細管不銹鋼毛細管

安裝方法

WTZ-280

M27*2活動外螺紋

材料:銅、鐵、不銹鋼

WTQ-280

M33*2活動外螺紋

尾長

1m ~ 20m > 20m的特殊加工

技術參數

準確度等級1.5/2.5接觸容量:220伏/1A(無感應負載10VA)

安裝孔尺寸

4 &質數；-& Phi；118毫米6英寸&優質；-& Phi；158毫米
