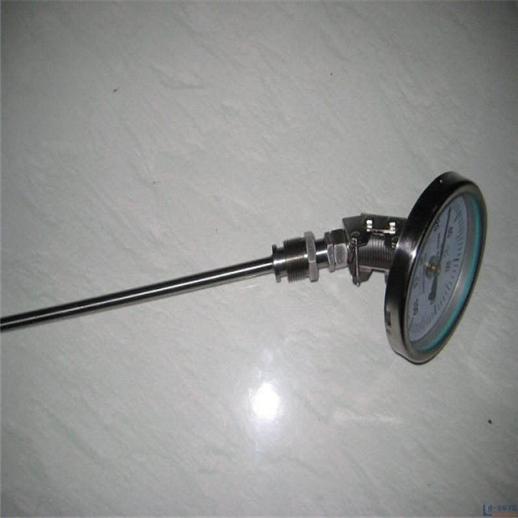

雙金屬溫度計安裝注意事項

雙金屬溫度計是一種適用于測量中低溫的工業儀器。它可以用來直接測量和顯示氣體、液體和蒸汽的溫度。通過電接點雙金屬溫度計，當工業溫度超過給定值時，可以自動發出控制信號切斷電源或發出報警。

雙金屬溫度計具有無汞損壞、易于閱讀、防水、防腐、抗振動等優點。，廣泛應用于十個電站。

雙金屬溫度計的安裝應有利于溫度測量準確、安全、維護方便，不影響設備運行和生產操作。為滿足上述要求，選擇熱敏電阻的安裝位置和插入深度時應注意以下幾點:

1.為了確保熱阻測量端與待測介質之間有足夠的熱交換，應合理選擇測量點的位置，以避免在閥門、彎管、管道和設備的死角附近安裝熱阻。

2.帶保護套的熱阻有傳熱和散熱損失。為了減少測量誤差，熱電偶和熱阻應具有足夠的插入深度:

(1)熱阻，用于測量管道中心的流體溫度；通常，測量端應插入管道中心(垂直或傾斜)。如果待測流體的管道直徑為200毫米，熱阻的插入深度應為100毫米。

(2)對于高溫、高壓、高速流體(如主蒸汽溫度)的溫度測量，為了降低保護套對流體的阻力，防止保護套在流體作用下斷裂，可采用保護管或熱套式熱阻和淺插式熱阻保護套的淺插方法，保護套插入主蒸汽管道的深度不應小于75毫米；；熱套筒式熱電阻的標準插入深度為100毫米；；

(3)如果需要測量煙道內的煙氣溫度，即使煙道直徑為4m，熱阻插入深度僅為1m；

(4)當原尺寸插入深度超過1m時，應盡可能垂直安裝，或增設支撐架和保護套。
